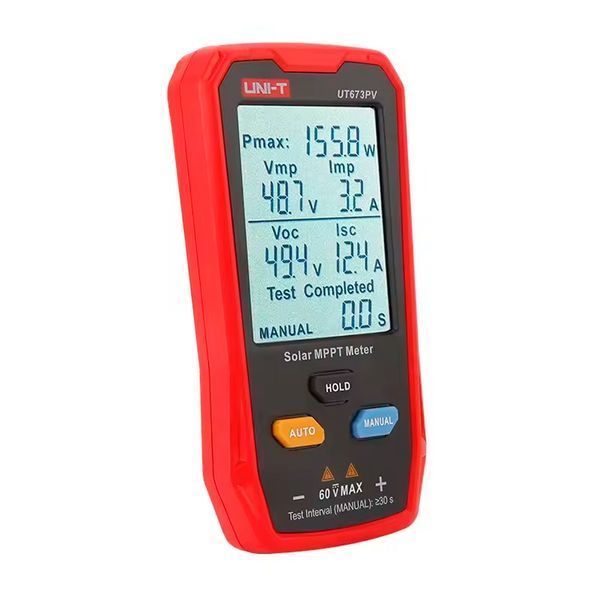

UNI-T UT673PV — вимірювач параметрів сонячних панелей із тестуванням MPPT до 800 Вт

Увага! Тестер UNI-T UT673PV можна підключати лише до однієї сонячної панелі за один раз. Не під’єднуйте прилад до кількох послідовно або паралельно з’єднаних модулів, оскільки перевищення допустимої напруги, струму чи потужності може пошкодити тестер.

UNI-T UT673PV розроблений для перевірки фактичних характеристик окремих фотоелектричних модулів. Прилад аналізує роботу панелі та визначає точку, у якій вона здатна виробляти найбільшу потужність.

Під час вимірювання на дисплеї одночасно відображаються основні параметри:

— максимальна потужність Pmax;
— напруга в точці максимальної потужності Vmp;
— струм у точці максимальної потужності Imp;
— напруга холостого ходу Voc;
— струм короткого замикання Isc.

Завдяки цим показникам можна порівняти реальні характеристики фотомодуля з даними виробника, виявити зниження ефективності та оцінити стан панелі перед встановленням або під час сервісного обслуговування.

Тестер працює в автоматичному та ручному режимах. Підключення до фотомодуля виконується через стандартні сонячні роз’єми MC4. Батарейки або зовнішній блок живлення не потрібні, оскільки прилад отримує енергію безпосередньо від панелі, що перевіряється.

Великий LCD-екран полегшує зчитування результатів, а невеликі розміри корпусу дають змогу зручно користуватися пристроєм у майстерні або безпосередньо на місці монтажу. Вбудовані захисні функції запобігають пошкодженню через перегрівання, перевантаження, надмірну напругу або неправильну полярність підключення.

Технічні характеристики

— Діапазон вимірювання максимальної потужності Pmax: 5–800 Вт
— Напруга в точці максимальної потужності Vmp: 12–60 В
— Струм у точці максимальної потужності Imp: 0–35 А
— Напруга холостого ходу Voc: 12–60 В
— Струм короткого замикання Isc: 0–35 А
— Режими вимірювання: автоматичний і ручний
— Функція HOLD: фіксація результату на дисплеї
— Тип дисплея: LCD
— Розмір робочої області екрана: 52 × 66 мм
— Інтерфейс підключення: MC4
— Живлення: безпосередньо від сонячної панелі
— Захист: від перегрівання, перевантаження за струмом, перенапруги та зворотної полярності
— Розміри корпусу: 142 × 76 × 22 мм
— Маса: приблизно 155 г
— Відповідність стандартам: CE, cETLus, RoHS

Комплектація

— Тестер сонячних панелей UNI-T UT673PV
— Вимірювальний кабель із роз’ємами MC4
— Інструмент для роз’єднання MC4-конекторів
— Захисний чохол
— Інструкція з експлуатації
— Гарантійна документація

Сфера використання

Прилад можна застосовувати для:

— перевірки фотомодулів перед монтажем;
— вхідного контролю сонячного обладнання;
— пошуку причин зниження продуктивності панелі;
— пусконалагоджувальних робіт на сонячних електростанціях;
— регулярного технічного обслуговування фотомодулів;
— контролю характеристик панелей під час виробництва.

UNI-T UT673PV підійде монтажникам, інженерам, сервісним майстрам і власникам сонячних систем, яким потрібно швидко та без додаткового обладнання перевірити реальні робочі показники фотомодуля.
