Zeenko TinySA ULTRA+ ZS407 — это портативный анализатор спектра с расширенным частотным диапазоном, предназначенный для работы с радиочастотными сигналами, антеннами, беспроводными модулями и различным RF-оборудованием. Прибор объединяет функции спектроанализатора и генератора тестовых сигналов, поэтому его можно использовать как для диагностики, так и для настройки электронных устройств.
В режиме ULTRA устройство поддерживает работу с частотами до 7.3 ГГц. Благодаря этому модель подходит для анализа сигналов Wi-Fi, Bluetooth, LTE, радиопередатчиков, антенных систем и других беспроводных технологий. Анализатор будет полезен в сервисном центре, мастерской, учебной лаборатории, а также в радиолюбительских проектах.

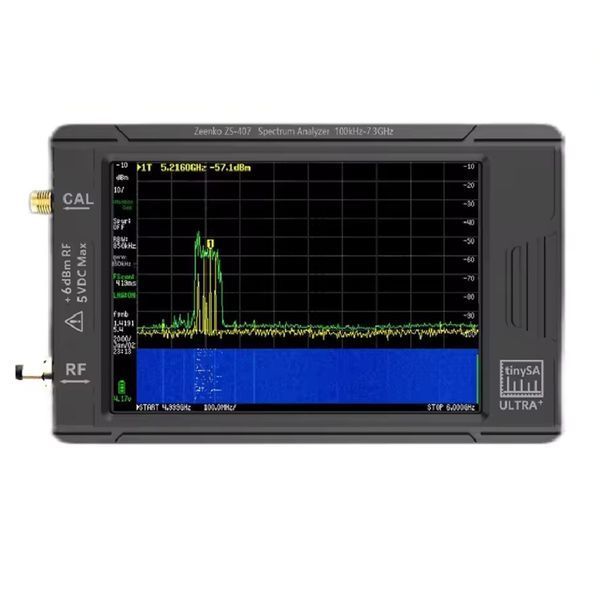

Для удобного отображения данных прибор оснащён цветным IPS-дисплеем диагональю 3.98 дюйма с разрешением 480×320 пикселей. Экран наглядно показывает спектр сигнала, уровень, частоту и другие параметры, что делает работу с устройством более удобной даже в полевых условиях.
Встроенный малошумящий усилитель LNA с усилением 20 дБ помогает увереннее фиксировать слабые сигналы. Диапазон RBW от 200 Гц до 850 кГц позволяет точнее разделять близко расположенные сигналы и выполнять более детальный анализ спектра.
Zeenko TinySA ULTRA+ ZS407 также может использоваться в качестве генератора сигналов. Прибор поддерживает генерацию синусоидального сигнала до 900 МГц, прямоугольного сигнала до 6.3 ГГц и смешанного сигнала до 7.3 ГГц. Это расширяет возможности устройства при тестировании приёмников, проверке трактов, поиске помех и настройке антенн.
За автономную работу отвечает встроенный Li-Polymer аккумулятор ёмкостью 5000 мА·ч, который обеспечивает до 10 часов использования без подзарядки. Для подключения к компьютеру предусмотрен интерфейс USB Type-C, а поддержка microSD позволяет сохранять результаты измерений для последующего анализа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | TinySA ULTRA+ ZS407 |
| Тип устройства | Портативный анализатор спектра / генератор сигналов |
| Экран | 3.98" IPS TFT LCD |
| Разрешение дисплея | 480×320 пикселей |
| Диапазон входных частот | до 900 МГц в обычном режиме / до 7.3 ГГц в ULTRA-режиме |
| RBW | 200 Гц – 850 кГц |
| Выходная частота генератора | синус до 900 МГц, квадрат до 6.3 ГГц, смешанный сигнал до 7.3 ГГц |
| Уровень сигнала | от -115 дБм до -19 дБм |
| LNA | 20 дБ, до 7.3 ГГц |
| Количество точек сканирования | до 450 |
| Скорость сканирования 0–350 МГц | 165 мс |
| Минимальный Zero Span | 14 мс |
| DANL при 100 МГц | -153 дБм/Гц без LNA, -169 дБм/Гц с LNA |
| Фазовый шум @10 кГц | -100 dBc/Гц |
| Порог компрессии 1 дБ | +0.5 дБм без LNA / -25 дБм с LNA |
| Интерфейсы | USB Type-C, USB-CDC, UART-TTL, SMA female |
| Память | microSD |
| Аудиовыход | 3.5 мм |
| Аккумулятор | Li-Polymer 3.7 В, 5000 мА·ч |
| Автономность | до 10 часов |
| Размеры | 117×72×23 мм |
Основные возможности
- анализ спектра радиочастотных сигналов;
- расширенный диапазон работы до 7.3 ГГц;
- встроенный генератор тестовых сигналов;
- поддержка синусоидального, прямоугольного и смешанного сигнала;
- малошумящий усилитель LNA 20 дБ;
- настраиваемая полоса RBW от 200 Гц;
- сохранение результатов на microSD;
- подключение к ПК через USB Type-C;
- компактный корпус для мобильной работы;
- автономное питание от встроенного аккумулятора.

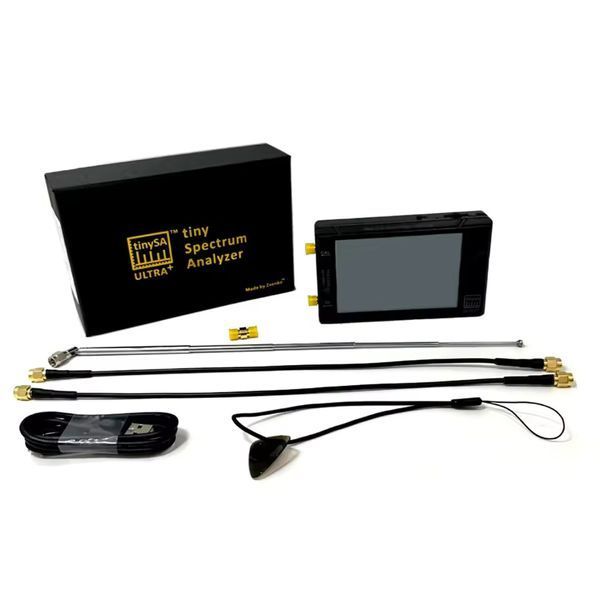

Комплектация
- анализатор спектра TinySA ULTRA+ ZS407 — 1 шт.;
- кабель USB Type-C — 1 шт.;
- кабель SMA — 2 шт.;
- антенна — 1 шт.;
- переходник SMA-SMA — 1 шт.
