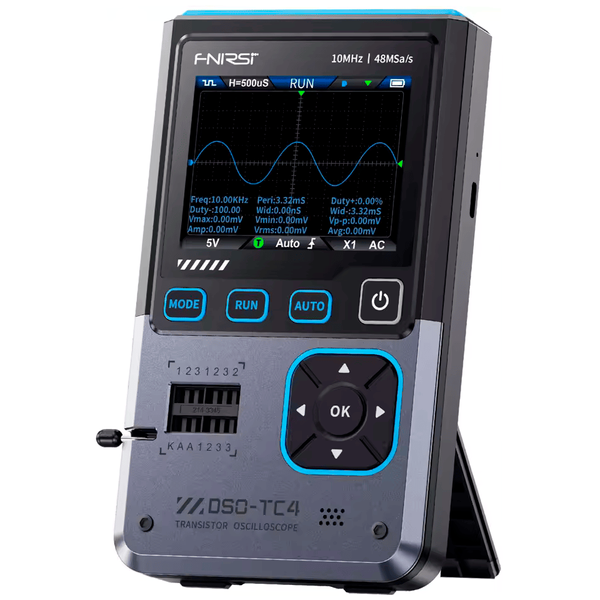

FNIRSI DSO-TC4 — это портативный цифровой прибор для диагностики электроники, который объединяет функции осциллографа и тестера радиокомпонентов в компактном корпусе. Модель позволяет не только просматривать форму сигнала, но и быстро проверять электронные элементы без использования дополнительного оборудования. Благодаря цветному дисплею, широкому набору режимов измерения и поддержке USB-подключения FNIRSI DSO-TC4 удобно использовать для ремонта плат, поиска неисправностей, проверки импульсных сигналов, тестирования деталей и базового анализа электронных схем.
Возможности и характеристики
✅ Цифровой осциллограф 10 МГц
Прибор поддерживает полосу пропускания до 10 МГц, что позволяет работать с разными сигналами в бытовой, сервисной и любительской электронике.
✅ Дискретизация 48 MSa/s
Высокая частота выборки помогает точнее отображать форму сигнала и фиксировать короткие импульсные процессы.
✅ 13 режимов триггера
Расширенный набор триггеров упрощает захват нужного участка сигнала и делает анализ более удобным.
✅ Цветной TFT-экран 2.8"
На дисплее хорошо видны осциллограммы, значения измерений, меню и результаты тестирования компонентов.
✅ USB Type-C для подключения
Через USB можно передавать изображения, сохранять результаты или использовать прибор во время демонстраций и обучения.
✅ Многоязычное меню
Интерфейс поддерживает 8 языков: китайский, английский, немецкий, португальский, японский, испанский, корейский и русский.

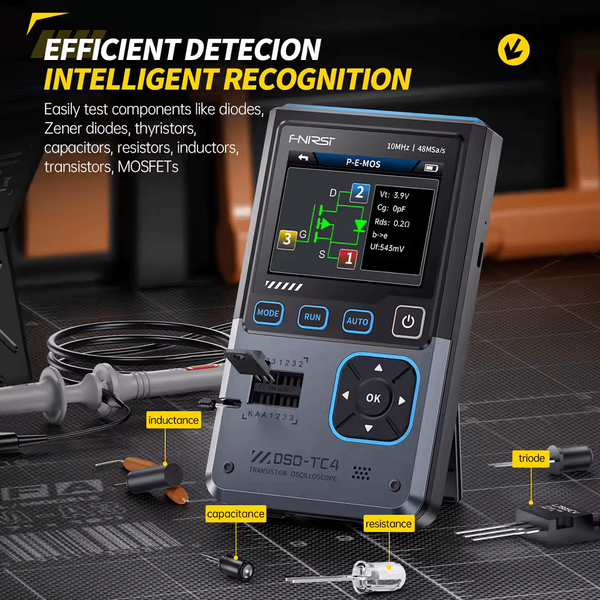

Тестирование электронных компонентов
FNIRSI DSO-TC4 позволяет проверять широкий перечень радиодеталей и автоматически определять их параметры:
-
транзисторы, диоды и стабилитроны;
-
MOSFET, IGBT, JFET;
-
симисторы и тиристоры SCR/TRIAC;
-
датчики DS18B20 и DHT11;
-
ИК-кодирование NEC для пультов дистанционного управления;
-
конденсаторы: 25 пФ – 100 мФ;
-
резисторы: 0.01 Ω – 50 МОм;
-
индуктивности: 10 мкГн – 1000 мГн.

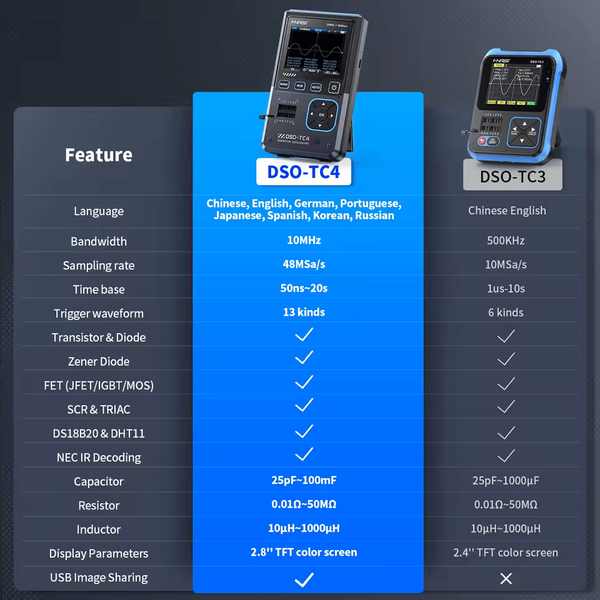

Сравнение FNIRSI DSO-TC4 и FNIRSI DSO-TC3
| Характеристика | FNIRSI DSO-TC4 | FNIRSI DSO-TC3 |
|---|---|---|
| Языки интерфейса | Китайский, английский, немецкий, португальский, японский, испанский, корейский, русский | Китайский, английский |
| Полоса пропускания | 10 МГц | 500 кГц |
| Частота дискретизации | 48 MSa/s | 10 MSa/s |
| Временная развёртка | 50 нс – 20 с | 1 мкс – 10 с |
| Триггеры сигнала | 13 типов | 6 типов |
| Тестирование транзисторов и диодов | ✅ | ✅ |
| Проверка стабилитронов | ✅ | ✅ |
| JFET / IGBT / MOS | ✅ | ✅ |
| SCR / TRIAC | ✅ | ✅ |
| DS18B20 и DHT11 | ✅ | ✅ |
| Декодирование NEC IR | ✅ | ✅ |
| Диапазон конденсаторов | 25 пФ – 100 мФ | 25 пФ – 1000 мкФ |
| Диапазон резисторов | 0.01 Ω – 50 МОм | 0.01 Ω – 50 МОм |
| Диапазон индуктивности | 10 мкГн – 1000 мГн | 10 мкГн – 1000 мкГн |
| Дисплей | 2.8" цветной TFT | 2.4" цветной TFT |
| Передача изображения через USB | ✅ | ❌ |

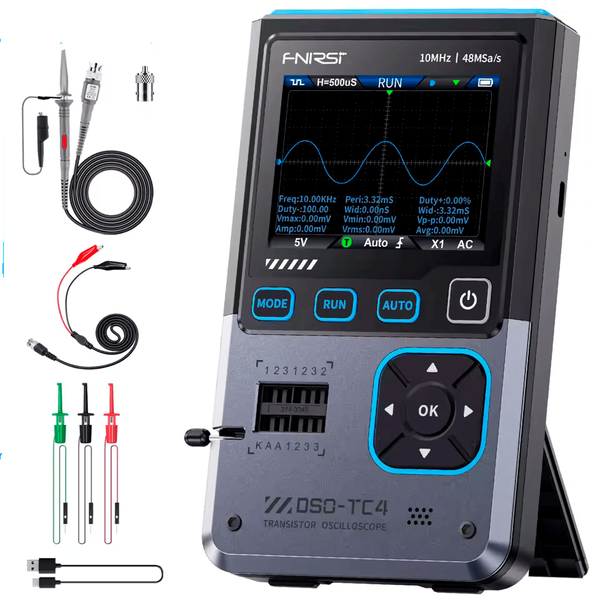

Комплектация FNIRSI DSO-TC4
-
основной прибор FNIRSI DSO-TC4 — 1 шт.;
-
тестовые щупы-крючки — 3 шт.;
-
осциллографический щуп P6100 — 1 шт.;
-
щуп с зажимом «крокодил» — 1 шт.;
-
кабель USB Type-C — 1 шт.;
-
инструкция пользователя — 1 шт.;
-
фирменная коробка — 1 шт.
