Багатофункціональний LCR-тестер електронних компонентів FNIRSI LCR-P1 з перевіркою транзисторів, діодів та ESR

FNIRSI LCR-P1 — компактний автоматичний тестер для перевірки та розпізнавання електронних компонентів. Прилад дає змогу швидко визначити тип встановленої деталі, розташування її виводів та основні електричні параметри без ручного вибору режиму вимірювання.

Модель підходить для тестування біполярних і польових транзисторів, діодів, стабілітронів, тиристорів, резисторів, конденсаторів, котушок індуктивності та невеликих батарей. Пристрій буде корисним під час ремонту електронних плат, сортування радіодеталей, перевірки випаяних компонентів і складання різноманітних електронних пристроїв.

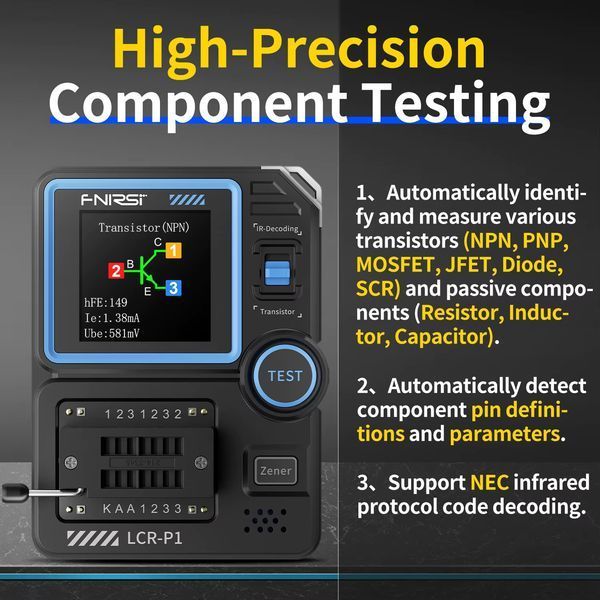

Автоматичне розпізнавання компонентів

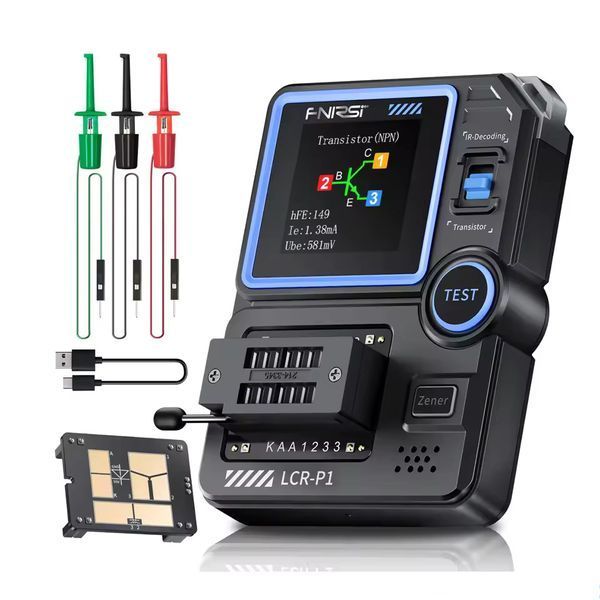

Для початку перевірки достатньо встановити деталь у контактну панель і запустити тестування. FNIRSI LCR-P1 автоматично визначає тип компонента, його полярність і розпіновку, після чого показує отримані значення на кольоровому екрані.

Прилад підтримує перевірку:

• транзисторів NPN і PNP;

• MOSFET, JFET та IGBT;

• звичайних діодів і світлодіодів;

• стабілітронів;

• малопотужних тиристорів і симісторів;

• резисторів;

• конденсаторів;

• котушок індуктивності;

• батарей та акумуляторів із невеликою напругою.

Перевірка транзисторів

Під час тестування біполярних транзисторів пристрій визначає тип NPN або PNP, розташування бази, колектора та емітера, а також коефіцієнт підсилення hFE і напругу переходу база–емітер.

Для польових транзисторів прилад може показувати розташування затвора, стоку й витоку, порогову напругу затвора, ємність затвора та інші доступні параметри.

Вимірювання пасивних компонентів

FNIRSI LCR-P1 дозволяє вимірювати опір резисторів, ємність конденсаторів та індуктивність котушок. Під час перевірки конденсаторів додатково може відображатися еквівалентний послідовний опір ESR і коефіцієнт втрат Vloss.

Прилад підходить для швидкої діагностики компонентів, однак не замінює спеціалізований лабораторний LCR-вимірювач під час виконання вимірювань, що потребують підвищеної точності або вибору тестової частоти.

Перевірка діодів і стабілітронів

Тестер автоматично визначає анод і катод звичайного діода, а також вимірює пряме падіння напруги. Окремий режим дозволяє перевіряти стабілітрони та визначати напругу їх пробою в межах підтримуваного діапазону.

Аналіз інфрачервоних пультів

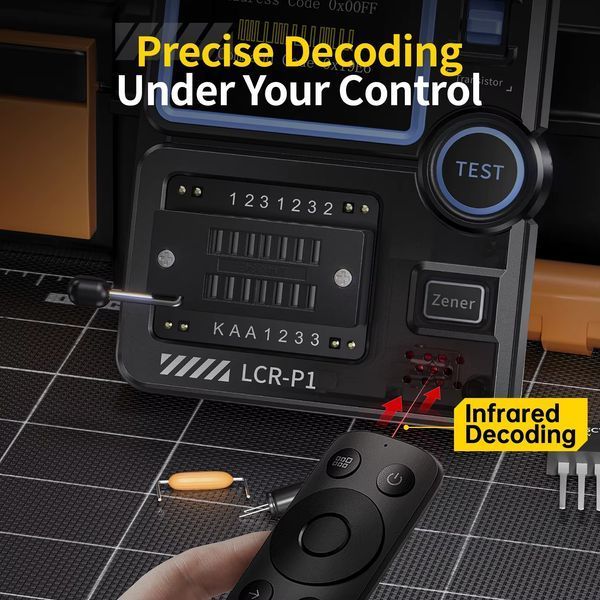

Вбудований ІЧ-приймач дозволяє перевірити роботу дистанційних пультів, які використовують протокол NEC. Прилад приймає інфрачервоний сигнал і показує отриманий код на екрані. Функція стане у пригоді під час діагностики та ремонту побутової техніки з дистанційним керуванням.

Змінна контактна панель

Пристрій обладнаний змінним вимірювальним майданчиком, призначеним для підключення стандартних вивідних деталей і невеликих SMD-компонентів. У разі пошкодження або зношування панель можна замінити без необхідності купувати новий тестер.

Захист під час перевірки конденсаторів

У FNIRSI LCR-P1 передбачена функція автоматичного розряджання конденсаторів із невеликим залишковим зарядом. Вона допомагає знизити ризик пошкодження приладу в разі випадкового підключення зарядженого компонента.

Перед тестуванням високовольтних або ємних конденсаторів їх необхідно обов’язково розрядити вручну та переконатися у відсутності небезпечної напруги.

Технічні характеристики

• модель: FNIRSI LCR-P1;

• тип пристрою: автоматичний тестер електронних компонентів;

• діапазон опору: 0,01 Ом – 50 МОм;

• діапазон ємності: 25 пФ – 100 мФ;

• діапазон індуктивності: 10–1000 мкГн;

• вимірювання напруги батарей: 0,1–4,5 В;

• пряме падіння напруги: 0,01–4,5 В;

• перевірка стабілітронів: 0,01–32 В;

• коефіцієнт підсилення біполярних транзисторів: 10–600;

• підтримувані компоненти: NPN, PNP, MOSFET, JFET, IGBT, діоди, стабілітрони, тиристори, симістори, резистори, конденсатори та котушки;

• аналіз ІЧ-сигналів: протокол NEC;

• дисплей: кольоровий, 1,44 дюйма;

• акумулятор: вбудований літієвий, 300 мА·год;

• заряджання: USB Type-C, 5 В/1 А;

• робоча температура: від 0 до +40 °C;

• розміри: 71 × 87 × 28 мм.

Основні переваги

• автоматичне визначення типу компонента;

• розпізнавання розташування виводів;

• перевірка великої кількості радіодеталей;

• вимірювання опору, ємності та індуктивності;

• визначення ESR конденсаторів;

• перевірка стабілітронів до 32 В;

• підтримка вивідних і SMD-компонентів;

• вбудований аналізатор ІЧ-пультів;

• змінна контактна панель;

• кольоровий дисплей;

• вбудований акумулятор;

• заряджання через USB Type-C.

FNIRSI LCR-P1 поєднує можливості тестера транзисторів, вимірювача пасивних компонентів та аналізатора інфрачервоних сигналів. Компактний корпус, автоматичне керування й наочне відображення результатів роблять його зручним інструментом для радіоаматорів, майстрів і фахівців із ремонту електроніки.
