FNIRSI DPOS350P — портативний осцилограф 4-в-1 для ремонту та електроніки

FNIRSI DPOS350P — планшетний осцилограф 4-в-1 для професійного аналізу сигналів

FNIRSI DPOS350P — це сучасний вимірювальний комплекс у зручному планшетному форматі, який поєднує одразу кілька інструментів: цифровий осцилограф, генератор сигналів, спектральний аналізатор та аналізатор частотної характеристики Bode Plot. Такий формат дозволяє використовувати один прилад для повноцінної діагностики, налаштування та тестування електронних схем.

Модель оснащена 2 каналами, смугою пропускання 350 МГц і частотою дискретизації 1 GSa/s, що дає змогу точно досліджувати швидкі та складні сигнали. Підтримка режиму розрядності до 16 біт допомагає отримувати більш деталізовану форму сигналу, а великий 7-дюймовий сенсорний дисплей з роздільною здатністю 1024×600 забезпечує зручне керування та комфортне відображення вимірювань.

Прилад підходить для радіоаматорів, інженерів, сервісних майстерень, лабораторій, навчальних закладів та фахівців, які працюють з електронікою, живленням, генераторами сигналів, підсилювачами, цифровими схемами та іншими пристроями.

Основні можливості

• Осцилограф, генератор сигналів, спектроаналізатор і Bode Plot в одному корпусі;
• 2 канали для одночасного аналізу кількох сигналів;
• Смуга пропускання до 350 МГц;
• Частота дискретизації 1 GSa/s;
• Підтримка 8–16-бітного режиму для точнішого аналізу;
• Великий 7-дюймовий сенсорний екран;
• FFT-аналіз з діапазоном 4K–32K;
• Режими візуалізації: X-Y, флуоресценція, колірна температура, 3D Waterfall;
• Вбудований генератор сигналів з вихідною амплітудою до 5 Вpp;
• Пам’ять для збереження форм сигналів і скріншотів;
• Вбудований акумулятор 8000 мА·год для автономної роботи;
• Підтримка кількох мов інтерфейсу, зокрема російської та англійської.

Технічні характеристики

• Модель: FNIRSI DPOS350P;
• Тип пристрою: осцилограф 4-в-1;
• Кількість каналів: 2;
• Смуга пропускання: 350 МГц;
• Частота дискретизації: 1 GSa/s;
• Розрядність: 8–16 біт;
• Час наростання фронту: 1 нс;
• Довжина запису: 60 Kpts;
• Вертикальний діапазон: 16 мВ – 160 В при 1X;
• Точність DC: ±2%;
• Вхідне спряження: DC / AC;
• Захист від перенапруги: ±400 В;
• Часова база: 5 нс – 50 с;
• Roll-режим: 50 мс – 50 с;
• Режими тригера: Auto / Single / Normal;
• Типи тригера: цифровий, фронт, рівень, подавлення;
• Курсорні вимірювання: час, період, частота, рівень, напруга;
• Дисплей: 7", сенсорний, кольоровий;
• Роздільна здатність екрана: 1024×600;
• FFT-аналіз: 4K–32K;
• Bode Plot: 100 Гц – 50 МГц;
• Спектроаналізатор: 200 кГц – 350 МГц;
• Генератор сигналів: синус до 50 МГц, інші форми до 10 / 5 / 3 МГц;
• Амплітуда вихідного сигналу: 0–5 Вpp;
• Зміщення сигналу: від -2.5 В до +2.5 В;
• Пам’ять форм сигналів: до 500 груп;
• Збереження скріншотів: до 90 зображень;
• Живлення: QC18W, 12 В / 1.5 А;
• Акумулятор: 3.7 В, 8000 мА·год;
• Автовимкнення: 15 хв, 1 година або вимкнено;
• Сертифікація: CE, WEEE.

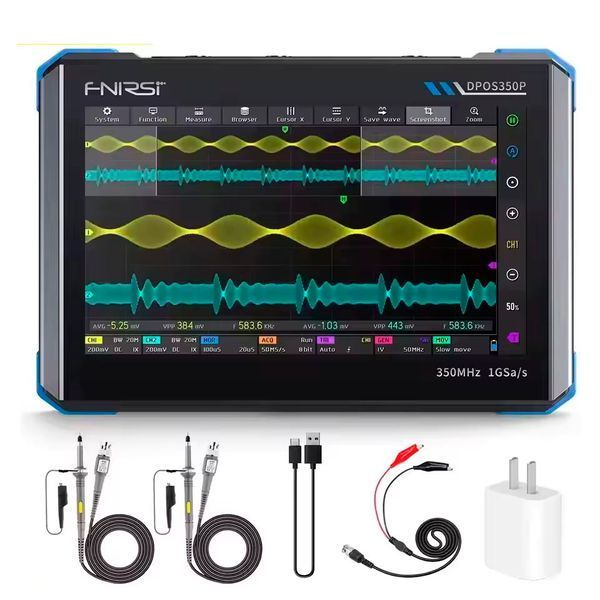

Комплектація

• Осцилограф FNIRSI DPOS350P;
• 2 вимірювальні щупи;
• Кабель USB Type-C;
• Кабель із затискачами «крокодил»;
• Блок живлення;
• Інструкція користувача;
• Чохол для зберігання та транспортування.
