FNIRSI 2C53P — компактний планшетний осцилограф для вимірювань

FNIRSI 2C53P — це сучасний вимірювальний прилад у зручному планшетному форматі, який поєднує одразу три інструменти: двоканальний осцилограф, цифровий мультиметр і генератор сигналів. Такий формат дозволяє використовувати один компактний пристрій для діагностики електронних схем, перевірки компонентів, аналізу імпульсів, вимірювання електричних параметрів і формування тестових сигналів.

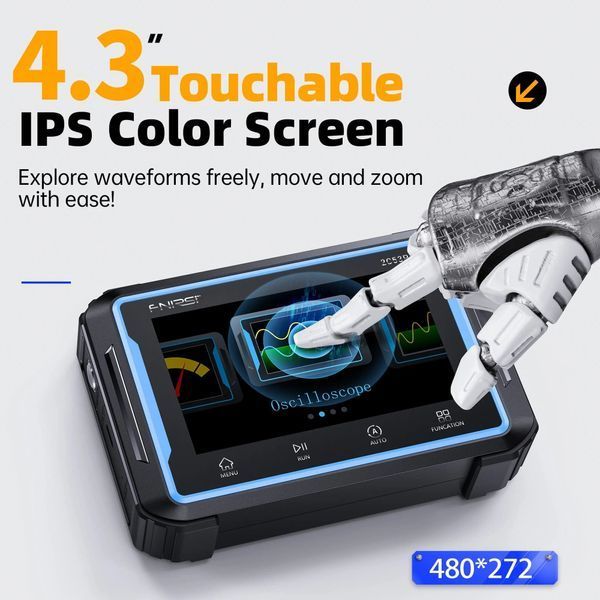

Прилад стане корисним у майстерні, сервісному центрі, лабораторії, навчанні та під час виїзних робіт. Завдяки великому сенсорному IPS-дисплею 4.3 дюйма з роздільною здатністю 480×272 пікселі користувач отримує зручне керування, чітке відображення осцилограм і швидкий доступ до основних налаштувань.

FNIRSI 2C53P підтримує роботу з двома каналами осцилографа, що дає змогу одночасно спостерігати та порівнювати два сигнали. Смуга пропускання до 50 МГц і швидкість дискретизації 250 MSa/s дозволяють аналізувати сигнали з хорошою деталізацією, а режими запуску Auto, Normal і Single допомагають зручно фіксувати як періодичні, так і одиничні імпульси.

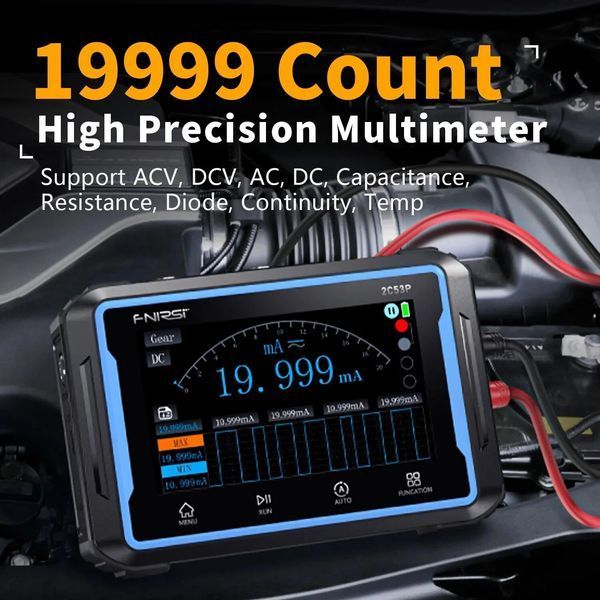

Окрім осцилографа, пристрій має повноцінний режим мультиметра з розрядністю до 19999 відліків. З його допомогою можна вимірювати постійну та змінну напругу, струм, опір, ємність, температуру, а також виконувати перевірку діодів і прозвонку ланцюга. Це робить FNIRSI 2C53P універсальним рішенням для щоденної роботи з електронікою.

Вбудований генератор сигналів дозволяє створювати різні форми хвиль для тестування схем, підсилювачів, фільтрів, мікроконтролерних проєктів та іншого обладнання. Генератор підтримує синусоїдальний сигнал до 10 МГц, а інші форми сигналу — до 5 МГц. Також передбачене регулювання амплітуди від 0.1 В до 3.0 В і налаштування робочого циклу прямокутного сигналу в діапазоні 0–100%.

Основні можливості:

• Осцилограф, мультиметр і генератор сигналів в одному корпусі
• Два канали для одночасного аналізу двох сигналів
• Смуга пропускання осцилографа до 50 МГц
• Швидкість дискретизації 250 MSa/s
• Глибина пам’яті до 64 кБ
• Сенсорний IPS-дисплей 4.3" з роздільною здатністю 480×272
• Мультиметр до 19999 відліків
• Вимірювання напруги, струму, опору, ємності та температури
• Перевірка діодів і звукова прозвонка
• Генератор сигналів із підтримкою 12 форм хвиль
• Синусоїдальний сигнал до 10 МГц
• Інші форми сигналу до 5 МГц

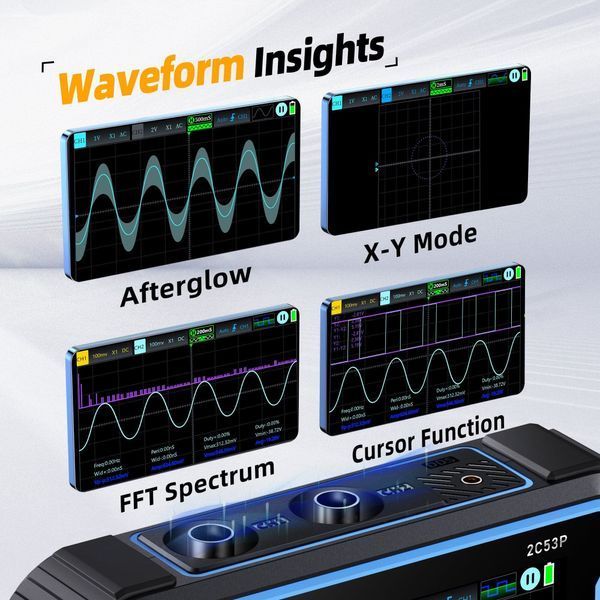

• Функції FFT, курсорні вимірювання та математичні операції
• Акумулятор 4000 мАг для автономної роботи
• Захист входу осцилографа до ±400 В
• Багатомовне меню

Характеристики генератора сигналів:

• Частотний діапазон синусоїдального сигналу: 0–10 МГц
• Частотний діапазон інших форм хвиль: до 5 МГц
• Кількість форм сигналу: 12
• Амплітуда: 0.1–3.0 В
• Робочий цикл прямокутного сигналу: 0–100%

Характеристики мультиметра:

• Постійна напруга DC: 1.9999 В / 19.999 В / 199.99 В / 1000.0 В
• Змінна напруга AC: 1.9999 В / 19.999 В / 199.99 В / 760.0 В
• Постійний струм DC: 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• Змінний струм AC: 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• Опір: 199.99 Ω / 1.9999 kΩ / 19.999 kΩ / 199.99 kΩ / 1.9999 MΩ / 19.999 MΩ
• Ємність: 9.999 nF – 999.9 µF
• Температура: -55…+1300°C / -67…+2372°F

Характеристики осцилографа:

• Кількість каналів: 2
• Смуга пропускання: до 50 МГц
• Частота дискретизації: 250 MSa/s
• Вертикальна чутливість: 10 мВ/поділ – 10 В/поділ
• Роздільна здатність АЦП: 8 біт
• Глибина пам’яті: до 64 кБ
• Захист входу: ±400 В
• Режими тригера: Auto, Normal, Single
• Додаткові функції: FFT, курсори, математичні операції

FNIRSI 2C53P зручний тим, що замінює одразу кілька окремих приладів. Його можна використовувати для пошуку несправностей у платах, перевірки живлення, аналізу сигналів датчиків, тестування генераторів, діагностики підсилювачів, ремонту електроніки та навчальних експериментів.

Завдяки сенсорному керуванню, автономному живленню та компактному корпусу прилад добре підходить не лише для стаціонарної роботи на столі, а й для виїзної діагностики. FNIRSI 2C53P — практичний вибір для майстрів, інженерів, радіоаматорів і всіх, кому потрібен універсальний прилад для роботи з електронними сигналами.
