FNIRSI 1014D — двоканальний цифровий осцилограф 100 МГц з генератором сигналів

Осцилограф для діагностики, ремонту та перевірки сигналів

FNIRSI 1014D — це настільний цифровий осцилограф із двома каналами та вбудованим генератором сигналів, який дозволяє не лише переглядати форму сигналу, а й одразу подавати тестовий сигнал на схему. Такий формат зручний для ремонту електроніки, перевірки імпульсних блоків живлення, аналізу плат керування, аудіопристроїв, мікроконтролерних схем та навчальних лабораторних робіт.

Прилад працює зі смугою пропускання 100 МГц і частотою дискретизації до 1 GSa/s, тому дає змогу бачити швидкі зміни сигналу, короткі імпульси, нестабільність, шуми та спотворення. Завдяки двом каналам можна одночасно порівнювати вхідний і вихідний сигнал, перевіряти роботу каскадів, аналізувати затримку або фазове зміщення.

Великий 7-дюймовий дисплей 800×480 робить роботу зручнішою: графік сигналу, шкали, меню та вимірювані параметри добре видно без підключення до комп’ютера. Осцилограф має автоматичні вимірювання, курсорний режим, FFT-аналіз, режим Lissajous, масштабування та збереження результатів у пам’ять.

Що можна робити за допомогою FNIRSI 1014D

✅ Переглядати форму сигналу в реальному часі
✅ Порівнювати два сигнали одночасно на різних каналах
✅ Перевіряти частоту, амплітуду, період та інші параметри
✅ Аналізувати імпульсні сигнали, перешкоди та нестабільність
✅ Використовувати вбудований генератор для тестування схем
✅ Перевіряти підсилювачі, фільтри, блоки живлення та контролери
✅ Зберігати скриншоти та форми сигналів для подальшого аналізу
✅ Підключати прилад до ПК через USB для експорту даних

Вбудований генератор сигналів

Окрема перевага цієї моделі — генератор сигналів, який уже вбудований у корпус осцилографа. Він підтримує до 14 типів сигналів, тому може використовуватись для перевірки реакції схеми, налаштування вузлів, тестування входів, перевірки фільтрів або діагностики аудіотракту.

Це особливо зручно, коли потрібно не просто “подивитися”, що відбувається в схемі, а й подати контрольний сигнал без окремого генератора.

Інструменти аналізу

FFT-аналіз допомагає оцінити частотну складову сигналу та побачити шуми або небажані гармоніки.

Режим Lissajous використовується для порівняння двох сигналів і оцінки фазового зсуву.

Курсорні вимірювання дозволяють вручну перевіряти окремі ділянки осцилограми.

Автоналаштування спрощує запуск: прилад сам підбирає базові параметри відображення сигналу.

Zoom і прокрутка дають змогу детальніше розглянути потрібний фрагмент сигналу.

Основні характеристики

Переваги моделі

🔹 2-в-1: осцилограф і генератор
Один прилад замінює одразу два інструменти для базової діагностики та тестування електронних схем.

🔹 Два канали для порівняння сигналів
Можна одночасно контролювати різні точки схеми та швидше знаходити проблему.

🔹 Великий екран 7 дюймів
Осцилограма, меню та параметри добре читаються без додаткового монітора.

🔹 Збереження результатів
Прилад дозволяє зберігати форми сигналів і скриншоти, що зручно для звітів, порівняння та повторної перевірки.

🔹 Підходить для різних задач
Модель можна використовувати в майстерні, сервісному центрі, навчанні, радіоаматорських проєктах і під час ремонту побутової електроніки.

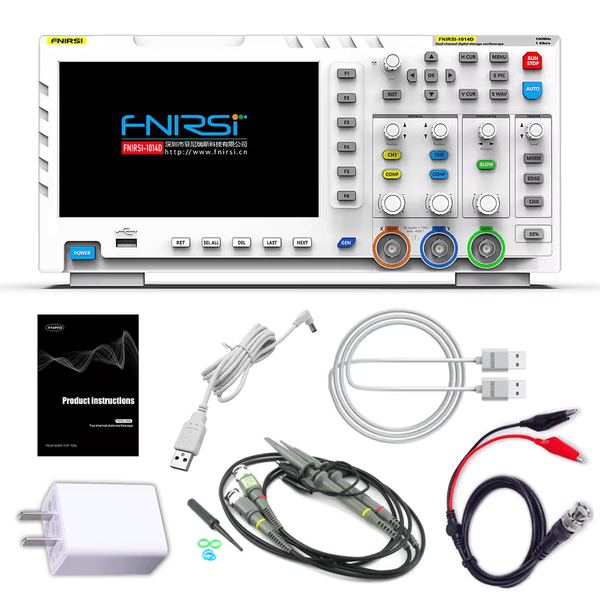

Комплектація

✅ Осцилограф FNIRSI 1014D
✅ 2 щупи P6100
✅ Блок живлення
✅ USB-кабель для передачі даних
✅ USB-DC кабель живлення
✅ Провід з крокодилами
✅ Інструкція англійською мовою
