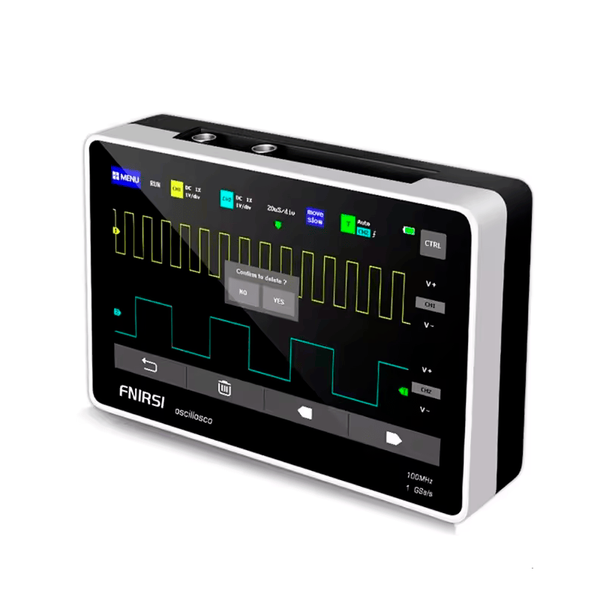

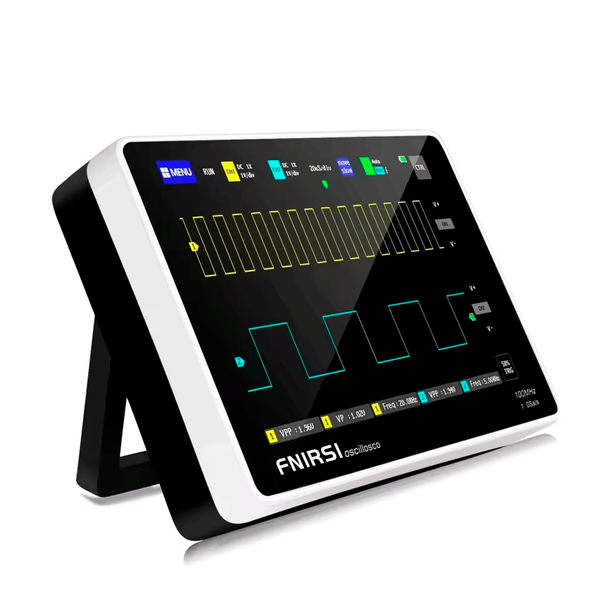

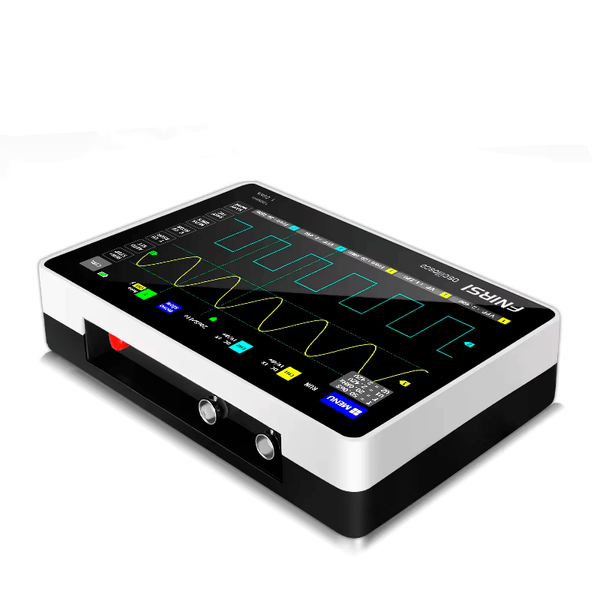

FNIRSI-1013D — це портативний планшетний осцилограф із двома вимірювальними каналами, сенсорним 7-дюймовим екраном та вбудованим акумулятором. Прилад підходить для аналізу електричних сигналів, ремонту плат, перевірки блоків живлення, налаштування генераторів, діагностики імпульсних сигналів, ШІМ та іншої електроніки.
Модель має смугу пропускання 100 МГц і частоту дискретизації 1 GSa/s, тому дає змогу працювати з швидкими імпульсами та високочастотними сигналами. Великий кольоровий TFT-дисплей з роздільною здатністю 800 × 480 забезпечує зручний перегляд форми сигналу, а сенсорне керування спрощує налаштування параметрів без зайвих кнопок.
Завдяки акумулятору 6000 мА·год осцилограф можна використовувати не лише на робочому столі, а й під час виїзної діагностики. Пристрій підтримує автоматичне налаштування сигналу, різні режими тригера, збереження осцилограм і зображень, режим прокрутки, USB-експорт та підключення до ПК.
Характеристики
| Параметр | Значення |
| Модель | FNIRSI-1013D |
| Тип пристрою | Цифровий планшетний осцилограф |
| Кількість каналів | 2 |
| Екран | 7" сенсорний TFT-дисплей |
| Роздільна здатність дисплея | 800 × 480 |
| Смуга пропускання | 100 МГц |
| Частота дискретизації | 1 GSa/s |
| Час наростання | < 3 нс |
| Глибина пам’яті | 240 Kбіт |
| Вхідний опір | 1 МОм |
| Діапазон чутливості | 50 мВ – 500 В |
| Точність за напругою | ±2% |
| Точність за частотою | ±0.01% |
| Режими тригера | Single / Normal / Auto |
| Фронт тригера | Висхідний / низхідний |
| Тип зв’язку | AC / DC |
| Режим прокрутки | Є |
| Автоналаштування | Є, одним натисканням |
| Збереження даних | До 1000 зображень і 1000 осцилограм |
| Менеджер форм сигналів | Підтримується |
| Кількість вимірюваних параметрів | 12 видів |
| Акумулятор | Li-ion, 6000 мА·год |
| Час роботи | До 4 годин |
| Заряджання | USB Type-C, 5 В 2А/3А/4А |
| Підключення до ПК | Через USB |
| Габарити | 184 × 124 × 50 мм |
Функції
✅ Два незалежні канали
Дають змогу одночасно переглядати два сигнали та порівнювати їх між собою під час ремонту або налаштування електроніки.
✅ Сенсорне керування
Великий екран планшетного формату робить роботу з меню, масштабом і параметрами більш зручною.
✅ Автоматичне налаштування сигналу
Функція AUTO допомагає швидко підібрати оптимальні параметри відображення без ручного налаштування.
✅ Режими тригера Single / Normal / Auto
Корисні для фіксації одиночних імпульсів, періодичних сигналів і нестабільних форм хвилі.
✅ Збереження осцилограм і зображень
Результати вимірювань можна зберігати для порівняння, звітів або подальшого аналізу.
✅ USB-експорт і підключення до ПК
Дозволяє переносити збережені дані та зручніше працювати з результатами вимірювань.
✅ Вбудований акумулятор
Осцилограф може працювати автономно, без постійного підключення до мережі.

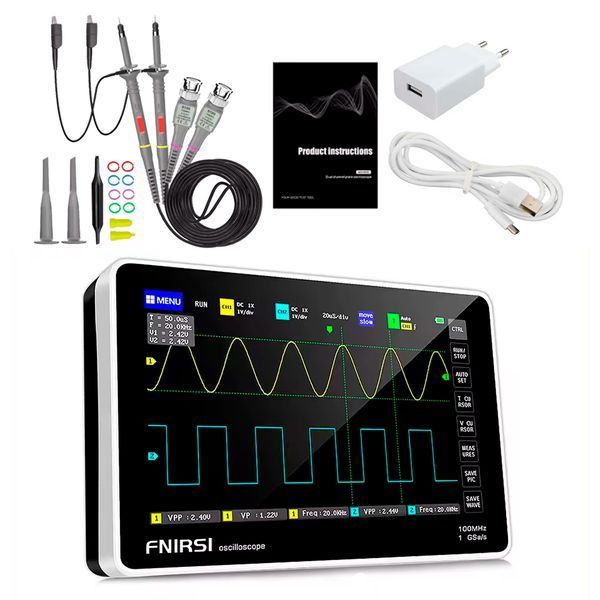

Комплектація
| Найменування | Кількість |
| Осцилограф FNIRSI-1013D | 1 шт. |
| Щуп 100 МГц | 2 шт. |
| USB-зарядний пристрій | 1 шт. |
| Інструкція користувача | 1 шт. |
