Цифровий тестер електронних компонентів BSIDE ESR02 PRO з вимірюванням ESR та SMD-пінцетом

BSIDE ESR02 PRO — багатофункціональний тестер електронних компонентів із вимірюванням ESR

BSIDE ESR02 PRO створений для швидкої перевірки, розпізнавання та діагностики різноманітних радіоелектронних деталей. Прилад автоматично визначає тип підключеного компонента, розташування його виводів і показує основні параметри на зручному дисплеї. Просте керування однією кнопкою робить тестер практичним вибором як для радіоаматорів, так і для майстрів із ремонту електроніки.

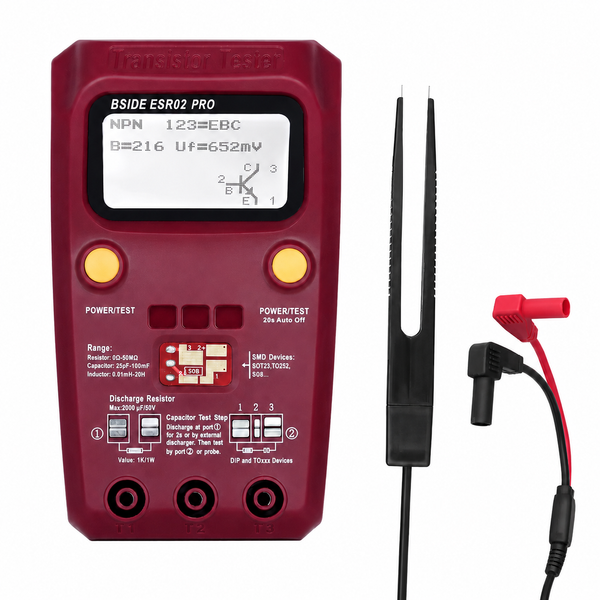

Модель підтримує роботу з вивідними та SMD-компонентами. Для перевірки мініатюрних деталей поверхневого монтажу передбачений спеціальний контактний пінцет, за допомогою якого зручно тестувати резистори, конденсатори, діоди та інші елементи.

Основні можливості

• автоматичне розпізнавання NPN- і PNP-транзисторів;
• перевірка N-канальних та P-канальних MOSFET;
• визначення польових транзисторів JFET;
• тестування діодів, подвійних діодів і стабілітронів;
• перевірка малопотужних тиристорів і симісторів;
• вимірювання опору, ємності та індуктивності;
• визначення еквівалентного послідовного опору конденсаторів — ESR;

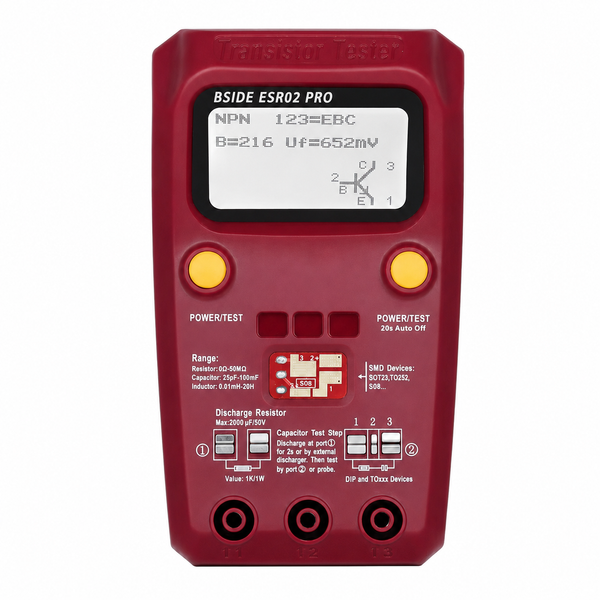

• автоматичне відображення розташування виводів компонента;
• вимірювання коефіцієнта підсилення біполярних транзисторів hFE;
• визначення напруги переходу база–емітер;
• вимірювання порогової напруги затвора та ємності затвора MOSFET;
• автоматичне вимкнення для економії заряду батареї.

Діапазони вимірювань

• опір: від 0,01 Ом до 50 МОм;
• ємність конденсаторів: від 25 пФ до 100 мФ;
• індуктивність: від 0,01 мГн до 20 Гн;
• вимірювання ESR: для конденсаторів ємністю приблизно від 2 мкФ до 50 мФ.

Зручність використання

Для проведення перевірки достатньо встановити компонент в універсальну тестову панель або під’єднати його комплектними щупами та натиснути кнопку тестування. Порядок підключення виводів не є критичним: прилад самостійно визначає їх призначення та показує схему розпіновки на екрані.

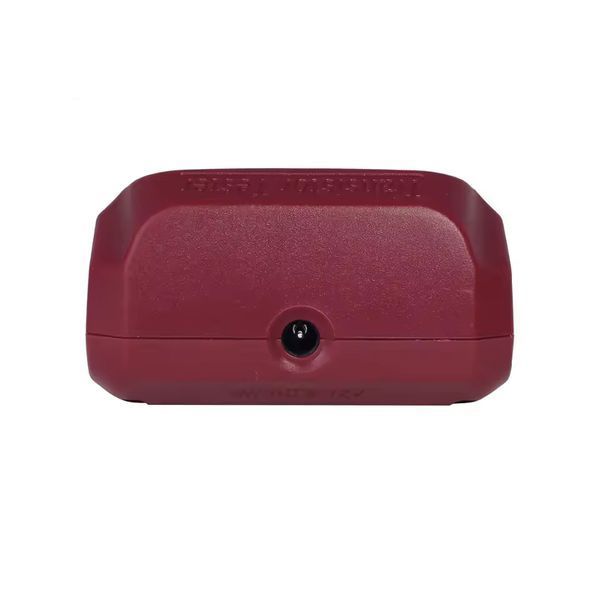

Корпус оснащений захисною кришкою, тримачами для щупів і окремим майданчиком для тестування SMD-компонентів. Живлення можливе від батареї типу «Крона» 9 В або через роз’єм зовнішнього живлення 9–12 В.

Застосування

BSIDE ESR02 PRO стане корисним помічником під час ремонту блоків живлення, побутової техніки, комп’ютерної електроніки, аудіообладнання та друкованих плат. Тестер допомагає швидко сортувати компоненти, знаходити несправні конденсатори й перевіряти невідомі деталі без тривалого пошуку їхнього маркування та схеми виводів.
